Intel Elkhart Lake 搭載製品

【Intel Elkhart Lake シリーズSoC搭載小型ファンレスPC】

弊社では、最新のIntel® Atom シリーズプラットフォームである、Elkhart Lake SoCを搭載した製品を近日発売予定です。

前世代であるApollo Lake SoCとの比較した場合の各性能が向上しています。
・演算処理性能・・・シングルスレッド時　最大約1.7倍、マルチスレッド時　最大約1.5倍
・グラフィックス性能・・・最大約2倍

【製品】

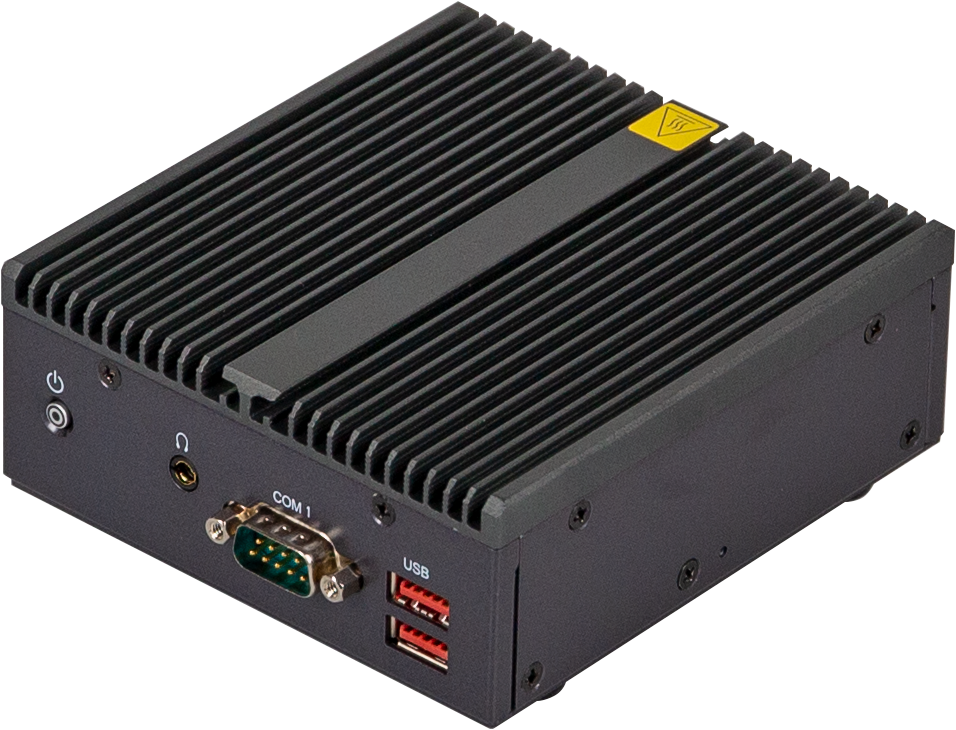

■QBiX-EHLA6412-A1

【主な特徴】

・Intel® Elkhart Lake シリーズ SoC搭載

・コンパクトサイズ：118 (W) x 109.4 (D) x 44.4 (H) mm

・ VESAマウント可能（マウントキット付属）

製品仕様
CPU	Intel® Elkhart Lake シリーズ・Intel® Celeron® J6412 2.0GHz/2.6GHz 4コア SoC 10W
メモリ	1x 260ピン SODIMM 最大32GB DDR4 3200MHz SDRAM
LAN (RJ-45)	2x Intel® I211AT Gigabitイーサネット
オーディオ	1x ヘッドホンジャック
グラフィックス	Intel® UHD グラフィックス (Gen10)
ディスプレイ	2x HDMI 2.0, 最大解像度：4096 x 2160 @60Hz
ストレージ	1x M.2 M Key 2280 (PCIe x2、SATA)
拡張	1x M.2 M Key 2280 (PCIe x2、SATA) 1x M.2 E Key 2230 (WiFi/Bule Tooth)
COM（D-sub 9ピン）	1x RS-232
USB	2x USB3.2 Gen2（10 Gbps、正面） 2x USB3.2 Gen2（10 Gbps、背面）
対応OS	- Windows 10 IoT 64-bit - Linux kernel 5.x
電源モード	ATX
電源コネクタ	DCジャック（ロック式） 2ピンフェニックスタイプコネクタ
入力電圧	+12～19V DC入力
動作温度	-0°C～50°C
保存温度	-40°C～85°C
湿度	0～95% (結露無し)
耐振動	IEC 60068-2-64, 3 Grms, 5 - 500 Hz, 1 hr/axis
耐衝撃	IEC 60068-2-27, 50G, half sine, 11ms
外形寸法	118 (W) x 109.4 (D) x 44.4 (H) mm
固定方式	VESAマウント

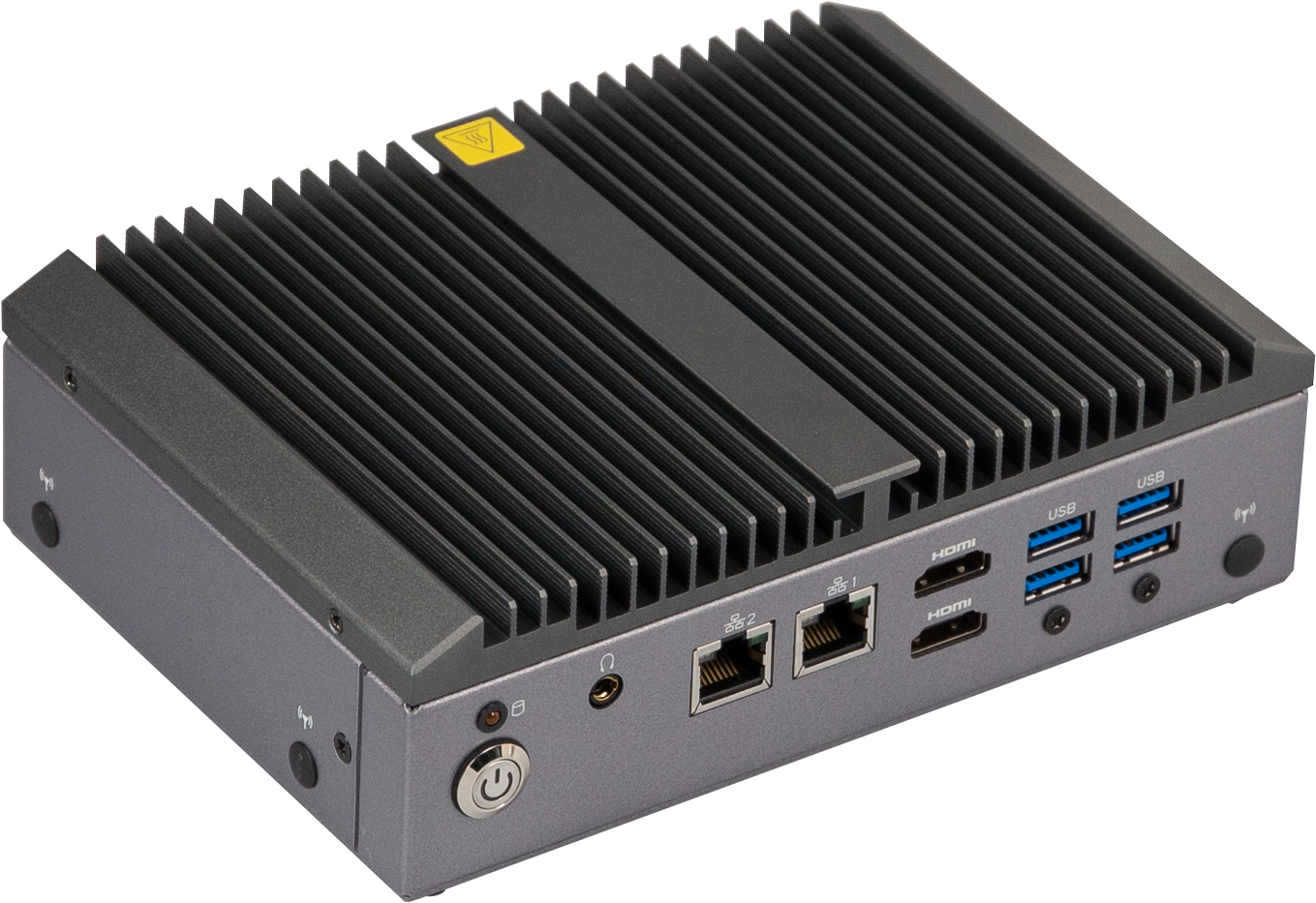

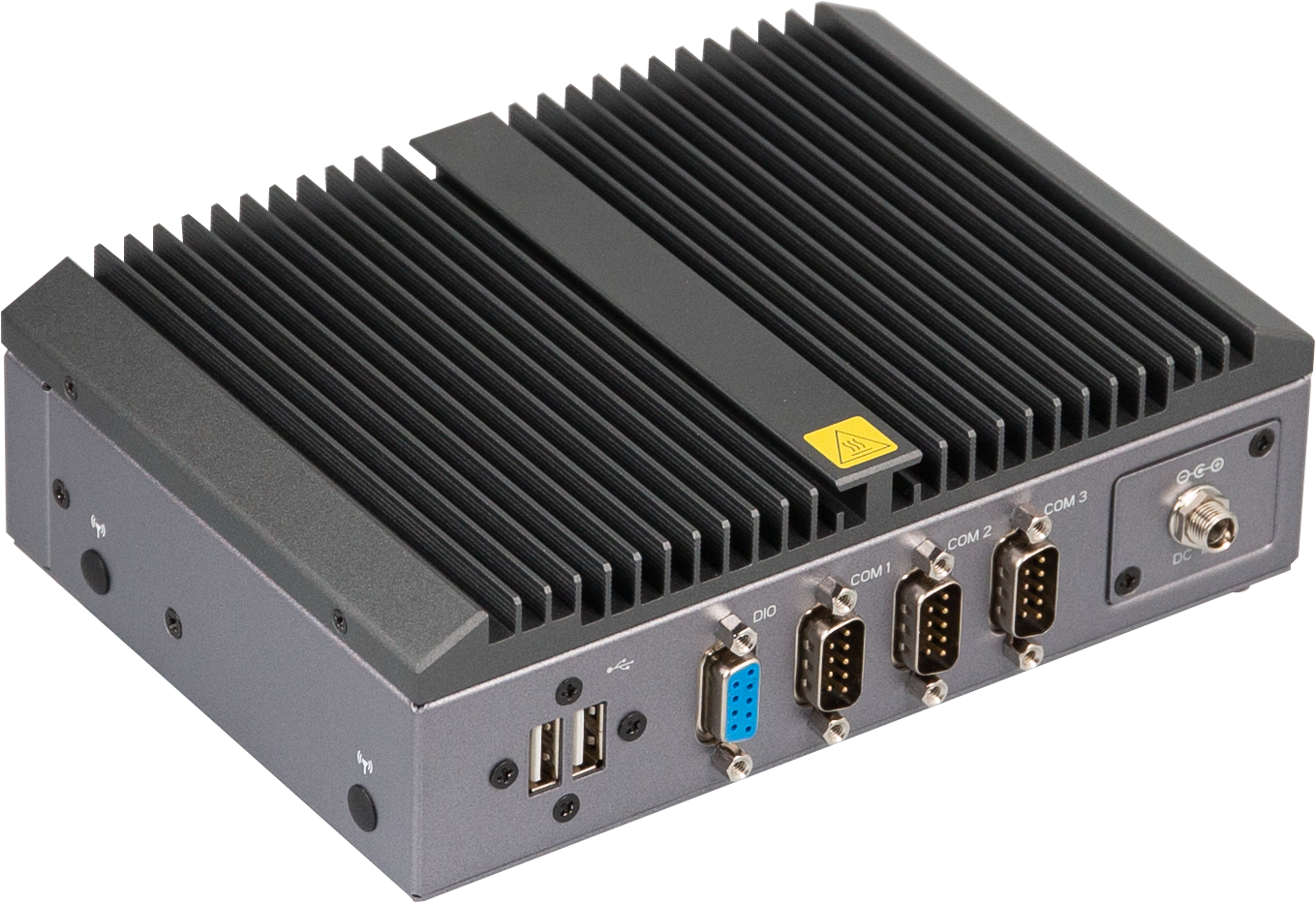

■QBiX-Pro-EHLA6412H-A2

【主な特徴】

・Intel® Elkhart Lake シリーズ SoC搭載

・コンパクトサイズ：178 (W) x 125 (D) x 52.7 (H) mm

製品仕様
CPU	Intel® Elkhart Lake シリーズ・Intel® Celeron® J6412 2.0GHz/2.6GHz 4コア SoC 10W
メモリ	2x 260ピン SODIMM 最大32GB DDR4 3200MHz SDRAM
LAN (RJ-45)	2x Intel® I211AT Gigabitイーサネット
オーディオ	1x ヘッドホンジャック
グラフィックス	Intel® UHD グラフィックス (Gen10)
ディスプレイ	2x HDMI 2.0, 最大解像度：4096 x 2160 @60Hz
ストレージ	1x 2.5" SATA HDD/SSDベイ 1x M.2 M Key 2280 (SATA, NVMe SSD対応)
拡張	1x 2280 M.2 M-Key (SATA 6Gb/s, NVMe SSD対応) 1x フルサイズMini PCIe (SIMスロット)
COM（D-sub 9ピン）	1x RS-232/422/485 & RI/5V/12V 1x RS-232/422/485 1x RS-232
USB	4x USB3.2 Gen1（5 Gbps、正面） 2x USB2.0（背面）
対応OS	- Windows 10 IoT 64-bit - Linux kernel 5.x
電源モード	ATX
電源コネクタ	DCジャック（ロック式） 2ピンフェニックスタイプコネクタ
入力電圧	+9～36V DC入力
動作温度	-0°C～50°C
保存温度	-40°C～85°C
湿度	0～95% (結露無し)
耐振動	IEC 60068-2-64, 3 Grms, 5 - 500 Hz, 1 hr/axis
耐衝撃	IEC 60068-2-27, 50G, half sine, 11ms
外形寸法	178 (W) x 125 (D) x 52.7 (H) mm

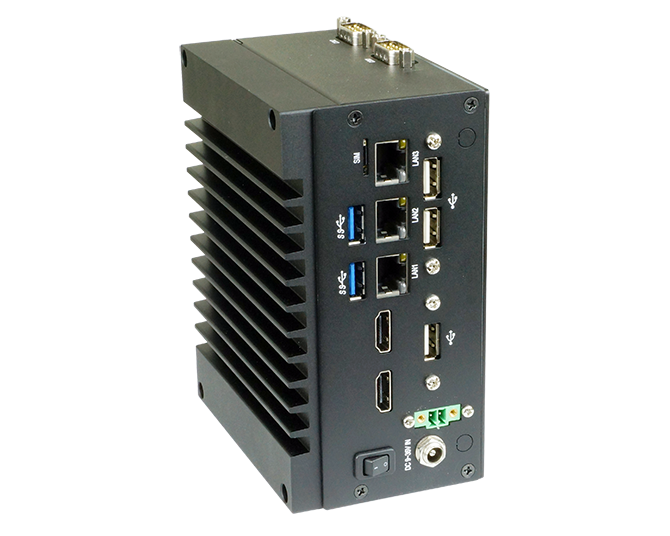

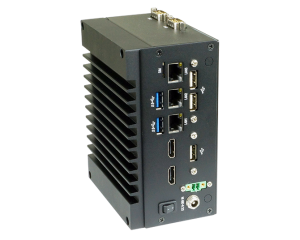

■SKY2-2I640DW

【主な特徴】

・Intel® Elkhart Lake シリーズ SoC搭載

・コンパクトサイズ：141(W) x 111.2(D) x 71.9(H) mm

・3ポートのGigabitイーサネット（RJ-45）を搭載

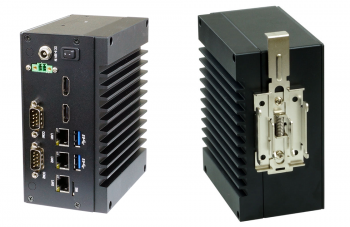

・DINレールにマウント可能（オプション）

製品仕様
CPU	Intel® Elkhart Lake シリーズ・Intel® Celeron® J6412 2.0GHz/2.6GHz 4コア SoC 10W ・Intel® Atom® x6413E 1.5GHz/3.0GHz 4コア SoC 9W
メモリ	1x 260ピン SODIMM 最大32GB DDR4 2400MHz SDRAM
LAN (RJ-45)	・3x Intel® I210IT Gigabitイーサネット (Atom X6413E) ・3x Intel® I211AT Gigabitイーサネット (Celeron J6413)
グラフィックス	Intel® UHD グラフィックス (Gen10)
ディスプレイ	2x HDMI
ストレージ	1x M.2 B Key 2242 ( PCIe x2、USB2.0)
拡張	1x M.2 B Key 2242/3042 (PCIe x2、USB3.0、USB2.0)
COM（D-sub 9ピン）	2x RS-232/422/485
USB	2x USB 3.0 3x USB 2.0
対応OS	- Windows 10 IoT 64-bit - Linux kernel 5.x
電源モード	ATX
電源コネクタ	DCジャック（ロック式） 2ピンフェニックスタイプコネクタ
入力電圧	+9～24V DC入力
動作温度	-20°C～60°C
保存温度	-20°C～70°C
湿度	95%@40℃ (結露無し)
外形寸法	141 (W) x 111.2 (D) x 71.9 (H) mm
重量	1.25kg
固定方式（オプション）	DINレールマウント VESAマウントウォールマウント

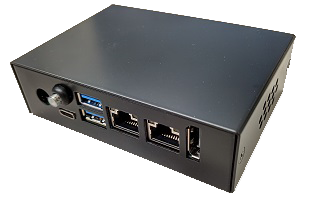

■コンパクトElkhart Lake BOX（仮称）

【主な特徴】

・Intel® Elkhart Lake シリーズ SoC搭載

・コンパクトサイズ

・USB Type Cポート搭載

・TPM 2.0チップ搭載

製品仕様
CPU	Intel® Elkhart Lake シリーズ・Intel® Atom® x6425E 2.0GHz/3.0GHz 4コア SoC 12W ・Intel® Atom® x6211E 1.3GHz/3.0GHz 2コア SoC 6W
メモリ	・8GB DDR4 オンボードメモリ (Intel® Atom® x6425E) ・4GB DDR4 オンボードメモリ (Intel® Atom® x6211E)
LAN (RJ-45)	2x GbE
グラフィックス	Intel® UHD グラフィックス (Gen11)
ディスプレイ	1x DisplayPort++, 最大解像度：4096 x 2304 @60Hz
ストレージ	1x M.2 B Key 2280 (2 PCIe/SATA、USB2.0) ・1x 64GB eMMC 5.1 オンボードフラッシュ (Intel® Atom® x6425E) ・1x 32GB eMMC 5.1 オンボードフラッシュ (Intel® Atom® x6211E)
拡張	1x M.2 B Key 2280 (2 PCIe/SATA、USB2.0) 1x M.2 E Key 2230 (1 PCIe、USB2.0)
USB	1x USB3.1 Gen2 Type C 2x USB3.1 Gen2 Type A
セキュリティー	TPM 2.0 チップ搭載 (Infineon SLB9670)
対応OS	- Windows 10 - Linux kernel 5.x
入力電圧	+12V (DCジャック)
動作温度	0°C～40°C
保存温度	-20°C～85°C
湿度	10%～90% (結露無し)
外形寸法	110 (W) x 78 (D) x 32 (H) mm
